10萬公里自排油底殼內部情形與差速器油說明

這位VIOS的車主有疑慮車子跑了10萬公里自排油的油底殼內到底有多髒,考慮到底需不需要處理內部??因為加上其他保養需要3~4小時時間,所以車主行離開回家等通知再前來牽車,但又想知道有多髒就請我拍些相片給他看看~

所以順便PO上這篇文章與相片給大家參考一下,作為大家清洗油底殼的里程依據~

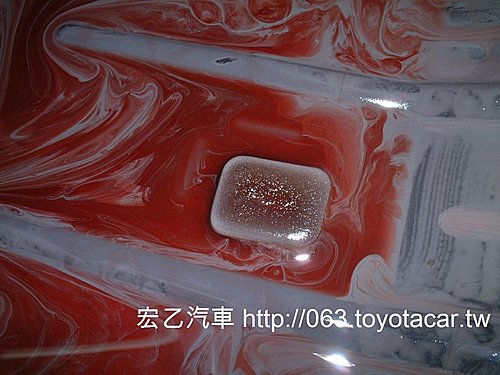

油底殼是鋼板壓製而成再噴上黑色烤漆(有些沒烤漆是銀白色),而沉澱在油底殼底部金屬粉末將整個油底殼變成灰白色,稍微用手指劃幾下油泥後就變成這幅"抽象派油畫"~還有兩片方形小磁鐵在吸附鐵屑,下圖為磁鐵近照。




將磁鐵取下擦拭後,擦拭紙上又出現一幅抽象畫~


清洗乾淨後的油底殼,下圖建議使用原廠軟木油底殼墊片(所有TOYOTA新車出來就是用軟木墊片),安裝時就不用再塗上止漏墊片膠,不然下一次更換時光清理墊片膠就很難過了!!不過安裝時還是要注意扭力與力道,不然軟木墊片也有可能被鎖斷掉或漏油~至於細節就不多敘述,還是要留兩步賺錢用的!!



上圖 舊的自排油濾網也是成暗灰色油泥包覆,下圖拆下濾網後的樣子,黃圈是內部電磁閥控制換檔時機與檔位用,若有故障就有可能沒有一檔起步或高速不能換檔,至於判斷與修理就不是我的專業了!!這要找專業店家~

上圖 裝上新油網的樣子~

下四圖為副廠品質不好的軟木墊片,墊片變形、斷裂、漏油~

上下圖為裂掉的軟木墊片(質地太軟,一鎖緊就變形、外拓而斷裂),連內側墊片都被擠凸一小段(左邊螺絲孔內側軟木,正常時呈直線不會凸出)

上圖為鎖緊後擠壓、變形的軟木螺絲孔(被拉成橢圓形孔),墊片都被漏油泡濕了;下圖狀況尚好的墊片外側軟木還是乾的,螺絲孔也是正圓形,表示這部分沒漏油。所以選對零件也是很重要的!!

順帶一提,許多車主都不清楚何謂差速器與差速器油更換~差速器主要的功能是將變速箱的動力一分為二分別送到左右邊的傳動軸來帶動輪胎,還有一個重要功能是當車子轉彎時內側動力輪能減慢轉速將減慢的轉速傳到外側輪,讓車子能順利轉彎,若將差速器黏死或卡住車子就不能轉彎之能直線前進!!也就是說變速箱送出的動力直線時左右都是50%,轉彎時能依地面內外輪胎的摩擦力而自由改變兩輪動力輸出,例如內圈30%外圈就是70%,原理有點難說明清楚,但我覺得是汽車界的一項重要發明,少了他就不能有車子的出現!!

而卡車或後輪傳動的車子,差速器就在後輪軸中央那顆球型結構~而差速器油一般都是用手排齒輪油,而TOYOTA自排前輪傳動車系的差速器油是用自排油潤滑~


上圖 右邊紅框為自排油的洩油螺絲、左邊微差速器油的洩油螺絲,但內部油道有相通所以換自排油就可以了,若將差速器洩油螺絲拆下,那到時添加自排油時就要多加一些油量才能補足(例如原來只要加3公升自排油、若連差速器油也換掉大約要4公升,但還是要在檢查一下最後油量,以免過多或不足)

下兩圖 有些車子就將差速器洩油孔省略了,原因就是我所說的油道有相通不需多此一舉。

不過有一款車要特別說明,美規CAMRY 2.2與部分前期的CAMRY3.0差速器油沒有與自排箱相通,所以洩完油後要另外由其他加油孔加入新油~上圖黃框為洩油孔、紅框為加油孔(加油加到由紅框處滿出來鎖上就可以;不然有些不知情的保養廠只會洩油而沒有正確加油,讓車子沒加油就開出去讓差速器燒掉、卡死最後只有整顆變速箱換掉!!有些是由頂端里程表感知器加油,結果加太滿油由其他地方溢出,讓車主以為車子出問題漏油了~

下圖為另一個角度拍攝,看不到加油孔只看到自排油與差速器油的洩油螺絲

上圖為TERCEL 1.3的變速箱(與1.5的不一樣),差速器與變速箱也是分開,綠色框為自排油洩油孔、紅色框為差速器油洩油孔、黃色框為差速器油加油孔~

TOYOTA自排油放油螺絲只分兩種,一個是10mm的內六角螺絲工具、一種是14mm的一般螺絲梅花板手,而內六角螺絲的墊片是用鋁製實心墊片,每次都要換新墊片用舊品有時鎖緊後墊片還會漏油,這可以用力鎖沒關係;但14mm的墊片是用空心墊片(也要每次新),用手轉到底後用工具再鎖半圈讓空心墊片扁掉就不能再硬鎖,不然螺絲的螺牙就會滑牙變形(螺絲的牙蠻軟的不能硬鎖,不然壞掉就要換一個新螺絲)

下圖就是一般不知情的保養廠的傑作,用實心的硬墊片來使用,而且還不止一次這樣使用,還沒施工前就發現有些漏油現象(鎖蠻緊的還是照漏油),取下螺絲後發現螺絲上完全沒有螺牙,絞掉了(下圖紅框處)~

新的螺絲鎖上去,結果轉不進去~就近一看自排油油底殼的卸油螺絲孔也沒有螺牙了,只好連油底殼也換新.....又多花了2千多元!!所以這部分有許多車廠不清楚這 "眉角" ,所以各位車主還是先自我了解一下,以免花錢又找氣受~

有用到這空心墊片螺絲的車子有CORONA、EXSIOR、PREMIO、美規COROLLA、TERCEL、ALTIS 1.6

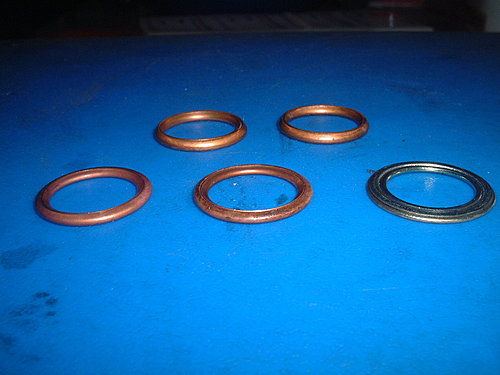

上圖為空心墊片,下排右邊那片金屬色的為鎖扁的原廠墊片;銅色為我自己目前用的銅包纖維空心墊片(下排中間已鎖扁,後排為新品);下圖為放油螺絲,右邊為新品另兩個為傷到螺牙的螺絲~
