![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiBPiGzr9mhEX8Of4dPXsjSg7sUMBVBug-vtggwRt-fySjcu7NyKkVkUlBJn3UVTM5Po2wYwRSdUYsdvNDC8iQoBNFPDNy4nQG5dKo9dZR35cyMHGD2KaXgcbC8-2yThWC7DqH2C3VeXjU/s1600/photo.php%25253Fid%25253DAM7l7VGBGBbCBysDcGaOxzI-%252526photo%25253Dap_F23_20110805044449972.jpg)

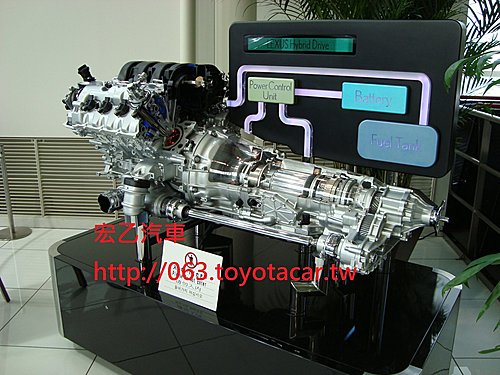

上圖這顆為LEXUS LS600h的V8四輪傳動的引擎與傳動系統~平常真得很少有機會見到這顆引擎。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgV4aX1nPNpvbIdV15NQqZf7KazKTGr8_YMq-t2LygZjiqs6EghaTwhsnchIEs3VF6Y7X136IqqpluxOSZoH7FQX0tjfJMOogFmPHMvYow2RaVdAynxgzaq3WfA2j0zG-2AMTJqezAS7Bw/s1600/photo.php%25253Fid%25253DAM7l7VGBGBbCBysDcGaOxzI-%252526photo%25253Dap_F23_20110805044452547.jpg)

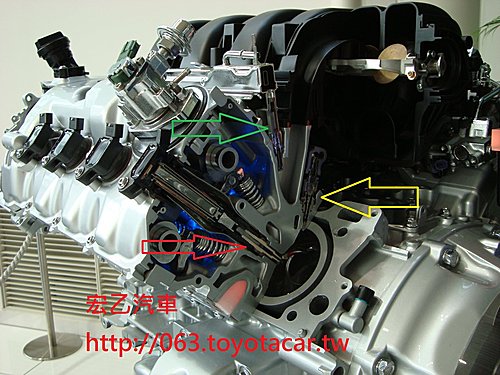

這引擎為雙噴油嘴的燃燒系統,綠箭頭為一般傳統的低壓噴油嘴(汽油先送入進汽歧管);黃箭頭為缸內直噴的高壓噴油嘴(汽油直接噴入燃燒室),這樣的設計能隨引擎的需求隨時改變噴油量以達到最佳的燃燒效率;紅箭頭為火星塞~
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjIQCGQ7r-qVSdslUHsMYAwFN5AIbhoSAQqr5qmIKI7Mjoavd9DSE3ZioCh42QocnGsY4MiRtN_Lcsuo27nnJW9ip-CEDz0aSo7WPrx3qP_L0Uhj3X2B0km8RARfF0sp3FrmTylg8YG84E/s1600/photo.php%25253Fid%25253DAM7l7VGBGBbCBysDcGaOxzI-%252526photo%25253Dap_F23_20110805044454332.jpg)
上圖為變速箱,黃箭頭那根是將傳到後輪的引擎動力經由它傳到前輪差速器用來驅動前輪的傳動軸~
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEj_nm3h2DpYKstcoh6XRFutsLLqyXpij0b2Gto_quFS_K_O8JmGSivaNAl7fhgg1_UF4REnfkto3TdvPXTWsmILCTdOt0sQBUFcLU5d7KtUj6Mhl5dDv8HVUMwY-IDfkaV-PMjtOWh14V8/s1600/photo.php%25253Fid%25253DAM7l7VGBGBbCBysDcGaOxzI-%252526photo%25253Dap_F23_20110805044457225.jpg)

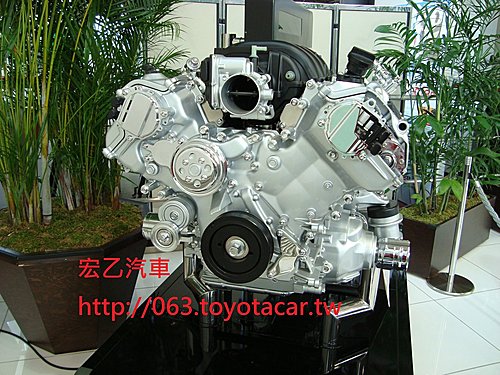

上圖引擎下方兩側有兩個電鍍成亮晶晶的就是前輪的傳動軸接頭,那接頭就是用來連接到前輪胎上的傳動軸。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjJQ26JoNw1fLnrKxLYcx_2YWknmWp-UIdRUdDiU1IB22a55sMHYUxb2D8AydaXYKq7Qc47XXPLKio8lHyug4wRkM35S5XuwX_LBdq0r8cNJz6KyI7lqYkaAxrvLLlfBXxjEDtqgturNx0/s1600/photo.php%25253Fid%25253DAM7l7VGBGBbCBysDcGaOxzI-%252526photo%25253Dap_F23_20110805061650864.jpg)
上圖為PRIUS 1.5的系統
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiW-2N-p5-YIHkbokHXt5EKfGFIr1fzzozmmhK_n1jKbuSlZXsKYY_U77ELyQtOnFr10GXeRodE5pnXnTCDGlbmOiLDpm4a697SWFyAocBrKSJkEPTPZj6P6_e61kaFqNadjN6w6nyB1fs/s1600/photo.php%25253Fid%25253DAM7l7VGBGBbCBysDcGaOxzI-%252526photo%25253Dap_F23_20110805044153751.jpg)
模型作的相當精美、漂亮,都可以當藝術品擺放了~
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjUREksrCSQ4Ek1dFVrKO844Mm0SyErKRC1ERPHMbb3B5UIydzId6WzcbVkVpxIl6Hv1DlLE7t30QX19WqzSNQdiVzvnfRbkGrrjFYtoGnSXiQZmjrSAM0eeYmrDSMTwlssmOLytdTHNPA/s1600/photo.php%25253Fid%25253DAM7l7VGBGBbCBysDcGaOxzI-%252526photo%25253Dap_F23_20110805044217700.jpg)
上圖為PRIUS 1.8的引擎與變速機構~右上角那長方型為電池模組。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjWORn37zE-qZy4q0ovqrh-tphTt4IH2j2k3pvloF6fbEmSJmtUWvxv1MWQfuzkeo_6aRz2JRd0EctRlb8L7-i_-n9GFWLySKTw68ys8DQjKX2m7ecuNmnda3_LMAXHe17bh-r-t5FvJ54/s1600/photo.php%25253Fid%25253DAM7l7VGBGBbCBysDcGaOxzI-%252526photo%25253Dap_F23_20110805044223883.jpg)

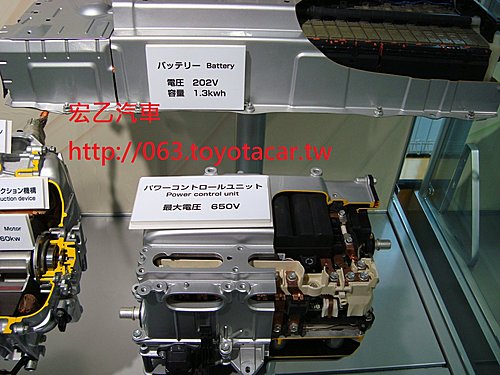

動力控制模組,是負責控制切換高壓電進出的控制器也算是變壓器~
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEja8tqgbTBSxYaYkLgBLk4qX3-DqGoBMiwXXoOOQTNh_u-0R_XMlWtfkbqqFBSHRVk0xVd7F-aLxClVQd8u5Wl4a0JVjuekfv-6Vzdr3Xrk_eOMSTK9wOdgPKEMPw-w9kXZKc_MJkAVsLA/s1600/photo.php%25253Fid%25253DAM7l7VGBGBbCBysDcGaOxzI-%252526photo%25253Dap_F23_20110805044220198.jpg)
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEixjkKMtnTXevzmCcFWbfTO-qe8b_RRd6JrjSLEn7ds__cXGypu0PKKm01OkmnnJIg57TxMQ5Vw3jBGMk0EASpI-lwLPw28ERFFPGkOnwldaPwnVpcWKmUTW_wzH85BzLouDn70E_rL7Go/s1600/photo.php%25253Fid%25253DAM7l7VGBGBbCBysDcGaOxzI-%252526photo%25253Dap_F23_20110805022606572.jpg)
上圖為目前日本各型油電車所用的引擎模組~左邊為PRIUS前輪傳動車系、中間為RX400h用的四輪傳動V6 3.3引擎、右邊為後輪傳動王冠的V6引擎~
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgtjucMyYMLTBmV4SoT3ApTl9Xzf-cZT5_z_op1C3y13_UB9fdh1fojgnYxdQBDPM3oO8Bv_uIJbBtIAV-HP-AAzjvdL4zCl3zmhc1ftl9oBfd2JsRIjTPFR7WFeY2ZhHN_xXT7zCx6__0/s1600/photo.php%25253Fid%25253DAM7l7VGBGBbCBysDcGaOxzI-%252526photo%25253Dap_F23_20110805022609658.jpg)
這顆引擎為2.4前輪傳動(FF)的系統~
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgzSqHXyfJtkzudcW26ocL-a63nRVYGs3pqY01tZNTD03D3sQPjk0YXDw2F4rro6veVQAfQIKN8V78VKr5eutkQkUEZIphsmjrXVdVtqgI13t3UA9rK3LdMdfi3aaLJ0gZz8Sk6-1SuUY0/s1600/photo.php%25253Fid%25253DAM7l7VGBGBbCBysDcGaOxzI-%252526photo%25253Dap_F23_20110805044927864.jpg)
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEilCaXn_fjxjid0RPGAYN9TU9d_s8Lrk3puFLhq_ewH_ci3AWscKkXGtD-Dj4TGlrvyhLsmpp8MIEU-4OgHa6tEVaYrrNAL636d-4_iW0QEXnhZuFNxG6HgMwK1UNocp0nSuTKBAA4-72I/s1600/photo.php%25253Fid%25253DAM7l7VGBGBbCBysDcGaOxzI-%252526photo%25253Dap_F23_20110805022611500.jpg)
這個為V6四輪傳動(4WD)系統
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhx4Hhz8paQMLvHhfMLXZ-Sr951yWzZMzshY6Fl5iMJCaEAwLR3a92AkUo0tkOe3_FYP4aombgAZoBiVU9Jaz5Y5EHPYEvPKOtaXG5PpZetLHqH1VHqcqcAcmIe0OMeaz8NIQZUYCgYqfU/s1600/photo.php%25253Fid%25253DAM7l7VGBGBbCBysDcGaOxzI-%252526photo%25253Dap_F23_20110805044226232.jpg)

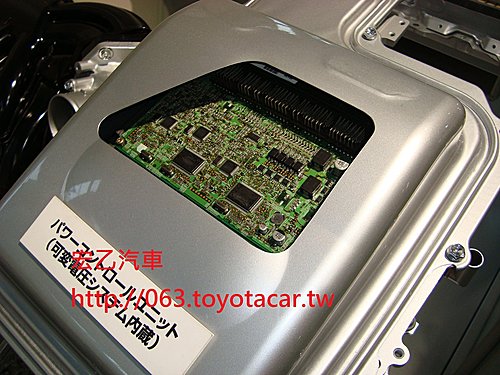

動力控制模組頂端的電腦~
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjg2dnjEYjC7EVuSlBdI5Yge5eU3Yu8G2fNgnN2mbBu0Rh0j4hDuowKaUf8otqGgzbGv8UYfp8Vb27PipvlgYXmWj0LRdHQtHq8CDImVvfgVZY5yY8-bDyCE54bLIQFsQ6vaPjKwxpJkw0/s1600/photo.php%25253Fid%25253DAM7l7VGBGBbCBysDcGaOxzI-%252526photo%25253Dap_F23_20110805022552950.jpg)
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiClRfd6gxRC4VNFOc7qbCN8h29qOf44BEe_uxaZ6Kw7o-FG-ha-CsHGMPLvxZqK7kxpWc6ZFh9iwWiwI1QEdfvgSpcsq3cmwVwpOpjdbHDfZzI3qYlB1VAE7PUNYpgZwEAfco-9kDBToA/s1600/photo.php%25253Fid%25253DAM7l7VGBGBbCBysDcGaOxzI-%252526photo%25253Dap_F23_20110805044924329.jpg)
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhOFVBsCubBF-8JZQJTEtQLdNUqnfXPv31zk_O6EfDyQu_eiAKxcvS0gXxU3zz46FhO28FI6QWF0VRbgNsfZl332f1S0pHm161l0FSeVJRATQwTxLmVCHYFw_oxeKxhxhgA8KnTdpbxp2k/s1600/photo.php%25253Fid%25253DAM7l7VGBGBbCBysDcGaOxzI-%252526photo%25253Dap_F23_20110805044922619.jpg)
王冠(CROWN)用V6後輪傳動(FR)的動力模組~
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgyLOKjyIR1zqD7u9muOMYtRjZs9TtK8r59YLvRQys51HmYNoHLkqRaKATmbI3iB3lGnwftP1JjlUD0CZ4D1iLZ6bv5amCFrPn7fmzAs8oAin2Ig8OF1KQVre3Bykgq23nSw9MyirMFNKc/s1600/photo.php%25253Fid%25253DAM7l7VGBGBbCBysDcGaOxzI-%252526photo%25253Dap_F23_20110805044935420.jpg)

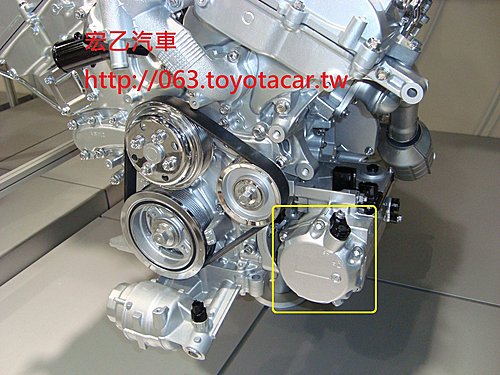

這引擎有個不太一樣的設計,黃框處應該為冷氣壓縮機,但這壓縮機不是用皮帶來驅動的(油電車有時引擎沒有發動,若要開冷氣時沒引擎驅動,冷氣是不會冷的),所以壓縮機要靠電力來驅動~
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhz5FW6ir6A_zEq5snTCLN0BzotFUf_nDJ94hCscMIbVLLjw0ECcTnNhSzgWMDkezwhNHYfxJd9o98Lqc9GqS3BcaesgHtweMrQeqq4XpIH5gbfqHOU0ojr8H22zpfOB8PO1VK1_8GbCik/s1600/photo.php%25253Fid%25253DAM7l7VGBGBbCBysDcGaOxzI-%252526photo%25253Dap_F23_20110805044938454.jpg)

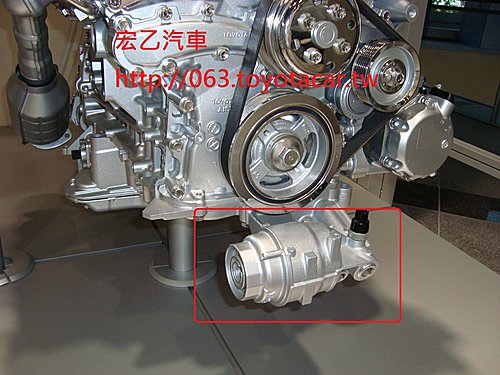

上下圖紅框為機油濾清器,但它的位置有點奇怪,若剛好正面有撞到這個固定座應該就掛了~
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgh2sLq1VTE5y1VvKZ1Nxbuq1CgSqT0siQY_KKgq2uQ3P2CuRg1cAFQScxJVTUelqAjwKxovUaNtlyicTitg537AmnMYEbyqSlcBPv8t1Lu9SQbZoSDNe9AEwwIxVnIddwFimE-661jL7g/s1600/photo.php%25253Fid%25253DAM7l7VGBGBbCBysDcGaOxzI-%252526photo%25253Dap_F23_20110805044941640.jpg)
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhXrJ-7zBvt9H9WWX05ndbycx7ap4jh0KzJcs_YzRIi_24KCpccRNbiXB4Vvdvfqc7rrQC857KhKCtaskeF0lNSLcG4dRcwyW1sCraVSyLAZiIgXxLWjsZ-jf720FQ1sjwWeFKBhcJ-Pt8/s1600/photo.php%25253Fid%25253DAM7l7VGBGBbCBysDcGaOxzI-%252526photo%25253Dap_F23_20110805022603816.jpg)
這台油電車有多加裝了一個設計~右下角多一組鮮豔的橘色電線為傳送高電壓的電線。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhjwsY9_LasL8FEVwkGB14U-8qlXKDO7vSwwXxlS7BTxV6IvImZMA9r3YdLaimLwycpRmPPUvxgVJLpWLFJ-yeRbR8mmX7nSuZIXPmh2XsjvocfgsfsXHbfzTIdGiyjaqQUirr4dPr6DoQ/s1600/photo.php%25253Fid%25253DAM7l7VGBGBbCBysDcGaOxzI-%252526photo%25253Dap_F23_20110805022601528.jpg)
車側還多加了一個家用電外電充電插頭,因為油電車的電池續電能力有限,為了環保多個插頭能讓車子夜間充電而且也加大電池容量增加純電動時的續航力,聽說充滿能跑到30~40公里,傳統一般油電電力加滿只能跑3~5公里。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhWNkKhpSvDyZPjy_PCW1dru_jsuwKkJG05Ig1lpbcRdboQbm6jc7kpI7Fc8g2s1ArjVNMlZ_MAOzi1y97bW7Ljmmhc-Udpe4fE6eX_U8IYuKMPrT2dV6gL1j8brDC_l60oUeBPL0Pn2GA/s1600/photo.php%25253Fid%25253DAM7l7VGBGBbCBysDcGaOxzI-%252526photo%25253Dap_F23_20110805022558162.jpg)
後車箱一整片載的就是新款鋰電池~
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgJ2hXtj9kXXeVgk9nDpoi8jPJFIqfd15QbgZ14E3MAWovom9gFpU2wLMxfem3-aF749cr95FrkOidIH3VaDBmZxPnojli_B9-h5wRGvY7-NhZzntOp0NcOZnYM3BYqz4vmn9e49XDTm0k/s1600/photo.php%25253Fid%25253DAM7l7VGBGBbCBysDcGaOxzI-%252526photo%25253Dap_F23_20110805022555773.jpg)

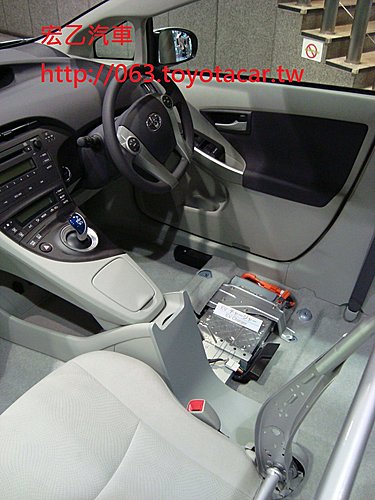

拿那個充電模組就加裝在駕駛座底下~
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjrtg_jmcy-OnIaybISA34XfFh7eIzluNhnpm7o3fBmLpFJUWyH1JZ7x9e9qqoZLIkaL5JatRBiOQUYRJ2MzeERFOMUK3VYO7LSDNUptln3gyjywqThZmGxdDgJJS0x07wORyGKzXaBqds/s1600/photo.php%25253Fid%25253DAM7l7VGBGBbCBysDcGaOxzI-%252526photo%25253Dap_F23_20110805022229723.jpg)

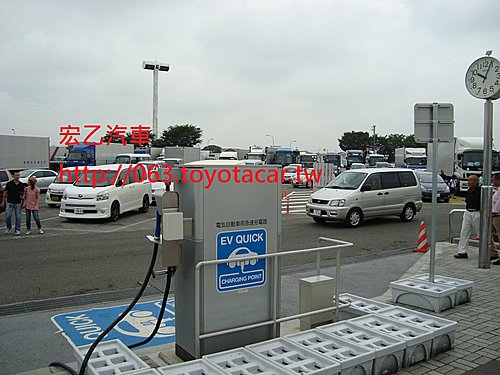

上下圖在高速公路休息站旁發現了這個電動車充電站~
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEixD3EguOHRfo_wp3qkE9k5oakuPrQgyxFD9mBlO3k6bP-7jgY4y7ztxROowhDvcu6E2NCHTsHib6Sqx0-v0lL_MKGgyaT4Hff7v45zdWEDHDev1g0uBc90-WICL0HGM9xGTsgkcLbeyFU/s1600/photo.php%25253Fid%25253DAM7l7VGBGBbCBysDcGaOxzI-%252526photo%25253Dap_F23_20110805022226841.jpg)
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhpjjCoLy56Ig2l3hTsqJ4HtbHpdOrJSWkOshmDogvnCmNwfuVx2PiZb1CGl9TmN4GhAkdMAohnWVg-1KEu3QEqfObfzquBpVPaRzruD9cx5g3g5J3jyHXFU9mhrimXE0wtCiMa96dsqyY/s1600/photo.php%25253Fid%25253DAM7l7VGBGBbCBysDcGaOxzI-%252526photo%25253Dap_F23_20110805022223895.jpg)

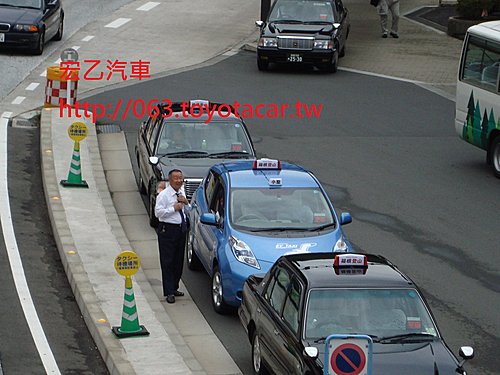

上圖那台藍色的計程車為日產的純電動車款(抱歉因為人在天橋上拍的,所以角度不是很好)
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhQ2vO_1frNEYqAP8eB8TKWJf1YMBgXcmJJsl9wYVLRbnlyENJFx6X-gy5GyLM3pFQePp_zVsWmH0nL93ax7HwmAYvcq4WBu0Nk6ulabCYZLLUbmPTiSdjgfvkfLZl2WypblvD8GkqvU78/s1600/photo.php%25253Fid%25253DAM7l7VGBGBbCBysDcGaOxzI-%252526photo%25253Dap_F23_20110805044930170.jpg)
上圖為2.4的油電引擎,與台灣見到的2.0、2.4引擎部分構造大同小異,但原本紅框部位是發電機,但這引擎沒了發電機多了這東西像惰輪又像水幫浦的設計,不過黃框處就是原本引擎的水幫浦,不太可能同時擺兩顆水幫浦吧??藍框處為冷氣壓縮機,但也沒有靠皮帶來驅動~PS經網友ljh3611提示說明那第二顆是油電系統用的水幫浦~
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEh5uKR_w8DyS21aamaznmg8bYAP3G5HHIezFVbtE4rit68zrpnEvYf9JxGj_HhcUQAL_Af9lF89L7DOTU6A52Q6Z47goaMJOXhJiwF-jzP5xr4fjHUlWRlWXMZ6_hDHu3tSRxgvEaQNzXI/s1600/photo.php%25253Fid%25253DAM7l7VGBGBbCBysDcGaOxzI-%252526photo%25253Dap_F23_20110805044932148.jpg)
有研究過或接觸過的大大煩請補說明一下吧~
