分電盤漏油的引起的故障

昨天有兩台美規COROLLA的車子都是分電盤漏油,而分別出現引擎跳火不順抖動與漏水的故障問題,利用這機會分享一下注意事項與維修重點。

分電盤漏油有分兩部分,一個是分電盤與引擎連接的頸部O型環漏油,這部分漏油會沿著引擎側邊漏出機油;另一個是分電盤內部軸心漏油,這部分漏油時機油會延著轉子的軸心流到分電盤內部,會使內部電子零件與橡塑膠部分泡油而損壞,若是外部的O型環漏油很簡單只要換新的O型環就解決了,若內芯漏油就要換整支分電盤了,有人說可以用壓床逼出內芯更換內芯的另一個小O型環,但油壓床逼不好內芯彎曲、壞掉的機率很高,所以還是建議直接換一個比較省麻煩~

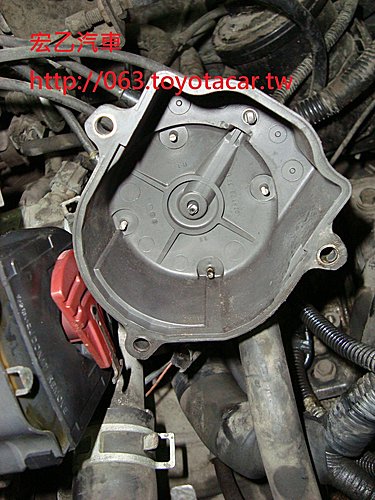

初步確認一般都是先拆下分電盤蓋看內側有沒有機油的痕跡,正常而言要像上圖那般乾乾淨淨(油汙被我清掉了)~再來就是檢查分電盤內部有沒有機油,就知道有沒有問題。

若打開裡面是油膩膩的,恭喜你中獎了~

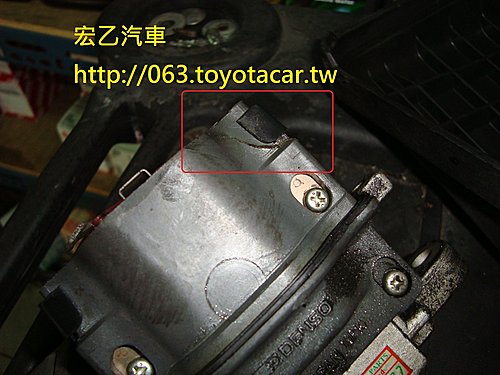

上圖這台車子入檔開冷氣等紅燈時,引擎會不定時的頓一二下,感覺是跳火不順漏電的現象,所以拆開分電盤外蓋檢查發現高壓線圈(俗稱考爾coil)泡機油泡到裂開(上圖紅框),這是產生高壓電的地方若有破裂難免漏電,出現火星塞火花弱、爆發力差的現象~再加上內漏,所以建議換掉以免日後直接掛在路上發不動。


另一台車也是因為分電盤漏油而漏水,這就比較難解釋些~車子剛到時車主以為是水箱漏水,但詳細檢查所有的部位,常出現問題的水箱、水幫浦、水管接頭、水管本體,結果都完好如初沒有漏水的跡像,但車主堅持真的漏的滿地都是,預備水桶與水箱確實少掉不少冷卻水,這時發現變速箱頂面有水垢痕跡,所以就朝上方的暖氣管與怠速閥水管檢查,於是發現是在節溫器下方慢慢在滴水,上圖是處理完後的樣子,左上角的分電盤滴出的機油,滴到中間鋁製水龜座的上面(目前油汙以清除乾淨)~


上圖是取下分電盤後的樣子,圖中有一圈塗上紅色墊片膠的痕跡(塗膠是為加強密合),那裏面就放著一隻水龜(節溫器),因為長期漏油那些機油就慢慢由縫縫隙滲透到裡面節溫器墊片,而節溫器墊片是橡膠製的泡到機油會漲大、軟化、龜裂,結果就這樣水壓就衝破墊片漏水了~

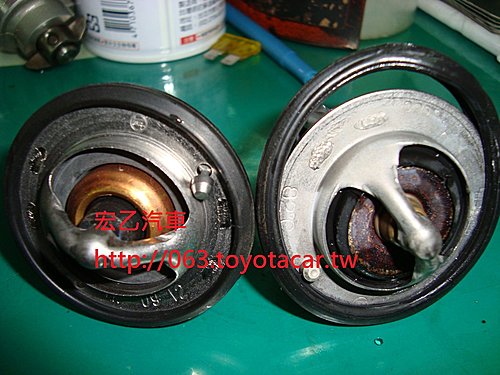

看倌們,看出差別了嗎??左邊那個是新的、右邊是車上取下來的,水龜外圈的黑色橡膠墊片因為泡到機油長度膨脹到這程度,沒了墊片檔水難怪會漏水~

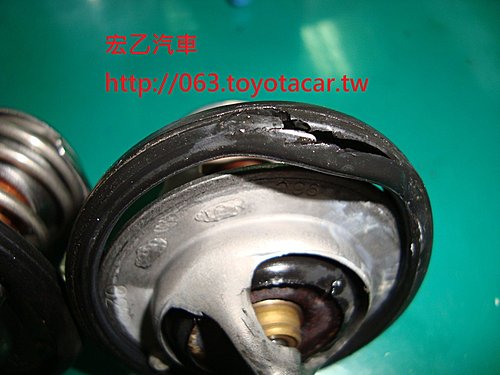

因為橡膠膨脹變形、水壓推擠,結果出現裂縫,而出現因為漏機油而漏水的情況~
有時漏油還是要看部位與情況,有風險的地方還是不要拖,以免小毛病變成大問題!!相關分電盤文章請點這裡豐田車點火系統
